微型軸承
滾珠軸承的精度分類及等級數據表
滾珠軸承的精度分為尺寸精度和旋轉精度有關精度的規格,根據JIS 、 AMBA的規定。 大華軸承制造的滾珠軸承以國家和國際為標準精度規格表中使用的代號如示:

尺寸
d: 公稱軸承內徑
D: 公稱軸承外徑
B: 公稱內圈寬度
C: 公稱外圈寬度
r: 內圈或外圈的倒角尺寸
尺寸偏差
Δds : 內徑的尺寸偏差
Δdmp : 平面內平均內徑的尺寸偏差
(Δdm) : 平均內徑的尺寸偏差
ΔDs : 外徑的尺寸偏差
ΔDmp : 平面內平均外徑的尺寸偏差
(ΔDmp) : 平均外徑的尺寸偏差
ΔBs : 內圈寬的尺寸偏差或者中央圈高度尺寸偏差
ΔCs : 外圈寬的尺寸偏差
ΔDls : 實測法蘭盤外徑的尺寸偏差
ΔDls : 實測法蘭盤寬的尺寸偏差
倒角
rs min : 內圈及外圈的最小允許倒角尺寸
rs max : 內圈及外圈的最大允許倒角尺寸
尺寸變動量
Vdp : 平面內內徑變動
Vdmp : 平面內平均內徑變動
VDp : 平面內外徑變動
VDmp : 平面內平均外徑變動
VBs : 內圈寬變動
VCs : 外圈寬變動
VCls : 法蘭盤變動
旋轉精度
Kia(Ki) : 內圈的徑向振擺
Sia(Si) : 內圈的軸向振擺
Sd(Sdi) : 內圈的橫向振擺
Kea(Ke) : 外圈的徑向振擺
Sea(Se) : 外圈的軸向振擺
SD(SD) : 外徑面的垂直度
Seal : 法蘭盤背面的軸向振擺
( )內是根據ABMA

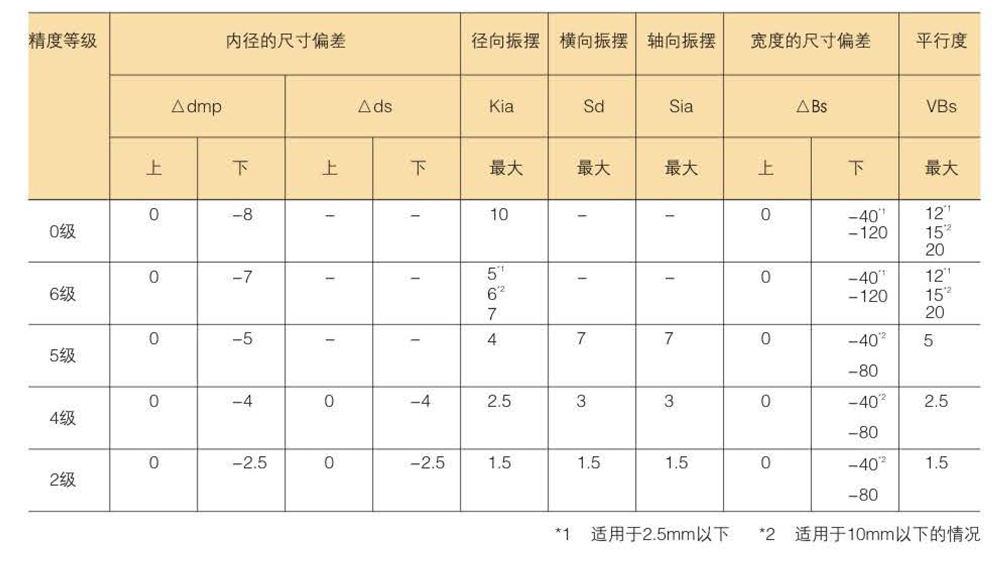

內圈的允許偏差以及允許值 (單位: µm)
滾珠軸承的精度分類及等級數據表

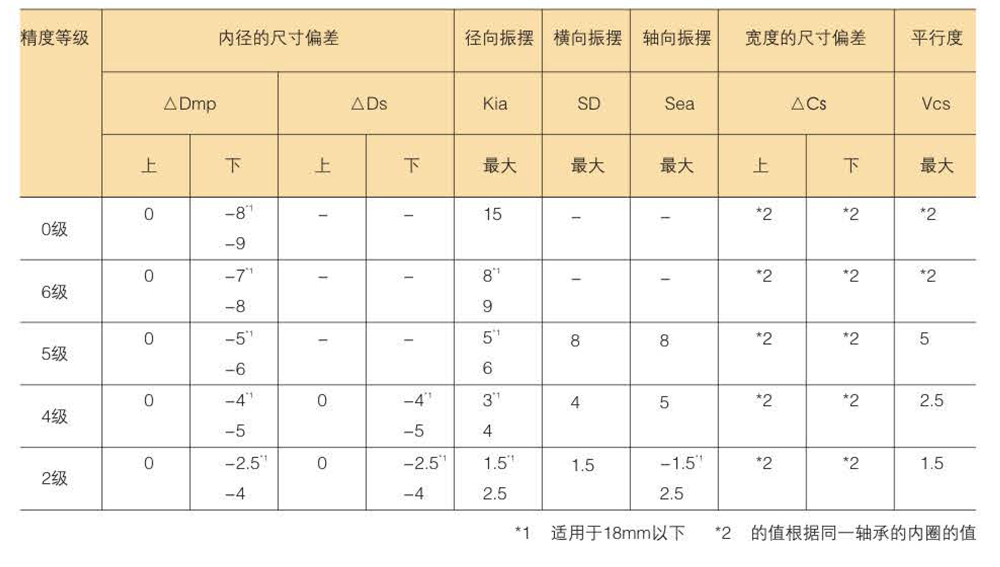

圈的允許偏差以及允許值 D運30mm(單位:µm)

滾珠軸承的精度分類及等級數據表

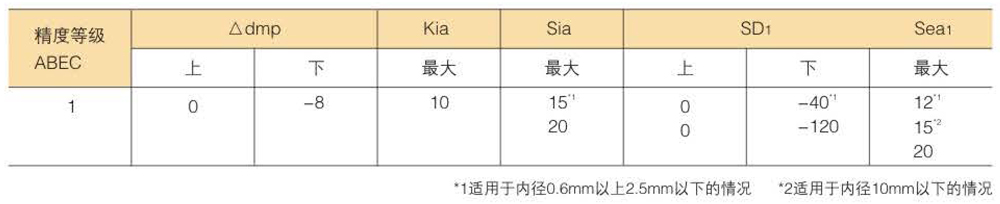

法蘭盤外徑的允許偏差 (單位:µ m)

滾珠軸承的精度分類及等級數據表

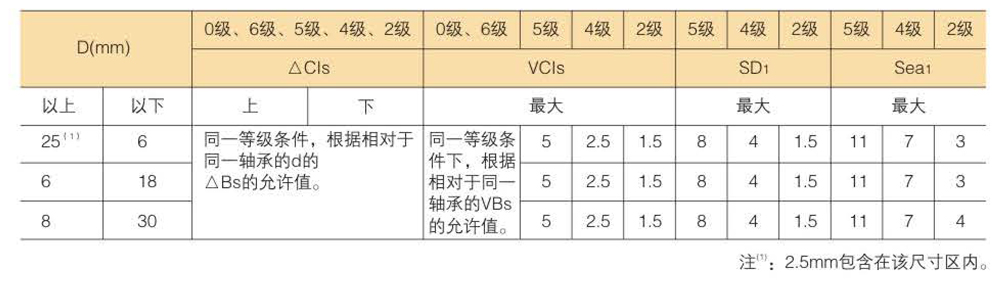

法蘭盤寬度的允許偏差以及其旋轉精度的允許值 (單位:µ m)

滾珠軸承的精度分類及等級數據表
內圈的允許偏差以及允許值D ≤ 18mm (單位:µ m)

滾珠軸承的精度分類及等級數據表

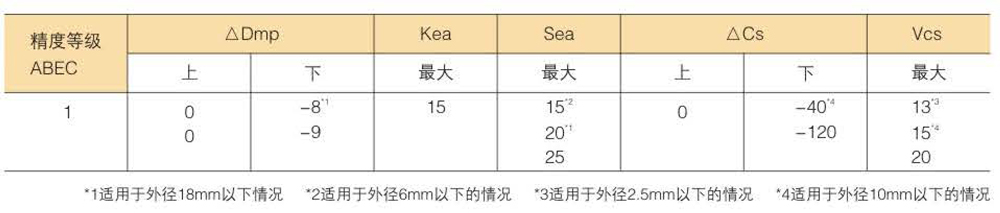

外圈的允許偏差以及允許值 D ≤ 30mm (單位:µ m)

滾珠軸承的精度分類及等級數據表

根據ABMA STANDARD 20標準

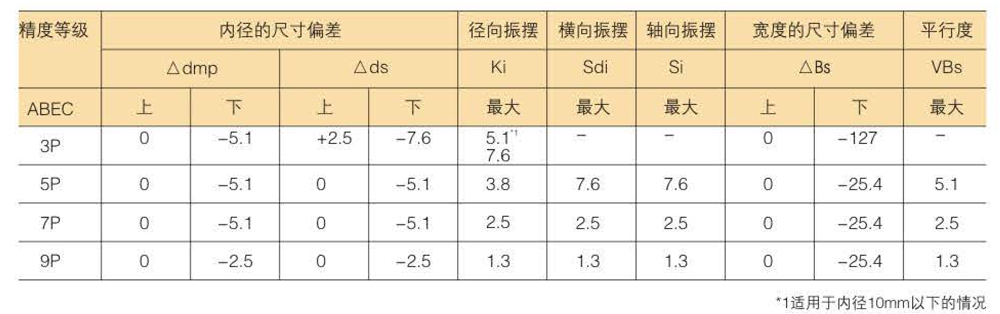

內輪的允許偏差以及允許值 d ≤18mm (單位:µ m)

滾珠軸承的精度分類及等級數據表

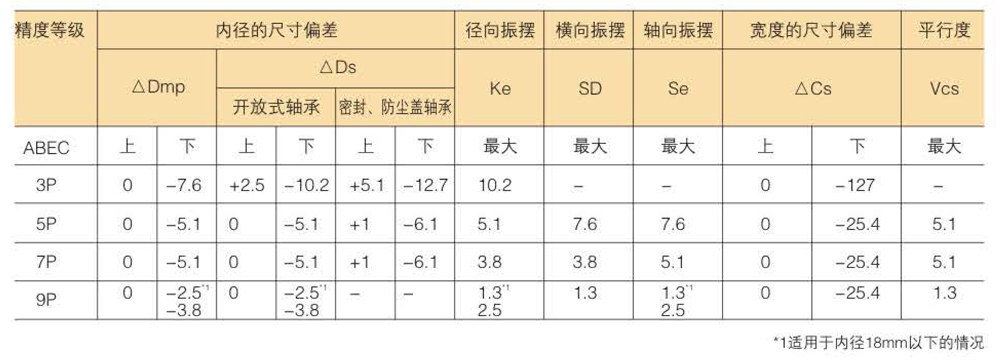

外輪的允許偏差以及允許值 D ≤ 30mm (單位:µ m)

滾珠軸承的精度分類及等級數據表

徑向滾珠軸承的倒角尺寸極限允許值  (單位. mm)

滾珠軸承的精度分類及等級數據表
